智能化建筑是以科学技术为基础，依据先进的设备和科学的管理，利用计算机及相关的最新技术，将自然生态环境、建筑技术与计算机技术、自动控制技术、通讯与信息处理技术等先进技术相结合的高度综合复杂系统，它为用户提供更加安全、更加舒适、更加方便、更加快捷、更加开放的商务办公、娱乐休闲环境、实现建筑物基础物业管理、安全防范管理以及信息服务等方面的高度自动化，实现节约能源、降低运行成本、保护环境和提高服务质量等目标。针对大楼项目的具体情况，我们公司融汇多年来的智能化建设的成功经验和智慧，紧紧把握智能化的发展趋势，集成国内外先进的监测、控制和布线产品设备，融合多年来的工程建设经验，推出适合项目具体情况和特点的设计方案。

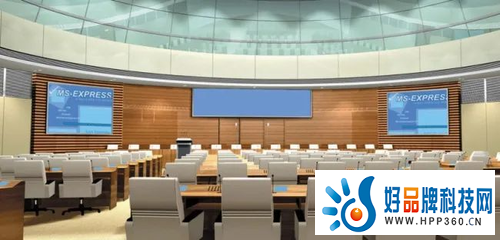

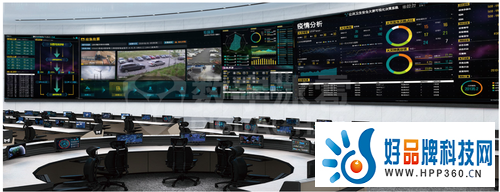

2.3指挥调度中心
面积200平米以上。主要用作为指挥调度在功能设计上，要求考虑其操作简单，人性化，智能化，应具体表现在以下几个方面：
多功能
利用智能中控主机配合调光、调音模块不仅能能进行一般非专业性的文艺晚会形式的文艺演出，举行各种晚宴、酒会及舞会等。也能进行视频会议、学术报告等。
会议调控部分
高集成、数字化调控设备。选用数字式调控设备，集所有周边、调音台、功放等功能于一体，采用数字处理技术，将原本复杂的系统操作简化为操作几个按键便可完成：在设备调试时，我们可通过专业调试用软件，将用户的实际需求设置并调试到最佳状态，分成几十种模式存储起来。在使用时，用户只需按动模式按键进行调取即可，进而保证每种模式在非专业人员操作下，都是在最佳状态下工作。真正实现“专业设备，傻瓜型操作”。
功能点：
视频显示系统
数字会讨系统
音视频切换系统
中控系统
灯光控制系统
根据该工程项目的实际需要，总体设计原则如下：
稳定性：该系统允许用一年每天7×24小时连续开机运行,系统结构集成度高，控制部分设备能够保证不间断地稳定可靠运行，适应工作环境能力强，故障率低。
先进性：系统建设要与当今先进的多媒体发展相适应，采用国际通用的先进技术和成熟的设备，选用可靠性高的设计结构，并充分考虑技术的发展趋势，适度超前，最大限度地保障系统的高效正常运行。
安全性：制定针对系统的安全策略，同时考虑系统的安全性，具有用户管理、访问控制、备份功能。
兼容性：系统要能适应未来的增长变化，平滑地扩充和升级，既要最大程度的减少对系统结构和设备的调整，又要保护所建系统和设备的投资，能和其它AV系统有机结合，互连互通。
易操作性：在保证使用要求和技术可行性的前提下，应选择易于操作、管理、技术先进、界面友好的设备和管理系统，具有较好的声像信息流控制、监视和质量保证等管理功能。
3.系统设计
3.1视频系统组成
视频显示系统包括投影显示系统、大屏拼接系统、液晶电视等作为显示控制单元，显示系统主要满足电脑信号和视频信号的高亮度、高清晰度的显示效果，实现多路电脑信号和视频信号的同时显示及图像叠加效果，并通过智能中控系统，对整个环境进行集中控制，实现人性化的人机交互。
3.1.1视频信号切换系统
信号切换系统对会场信号源进行完善的处理，包括转接、分配、切换等，达到信号资源共享的目的，使会场能轻易地获取任意一个或多个所需的信号，满足各种不同功能的需要。

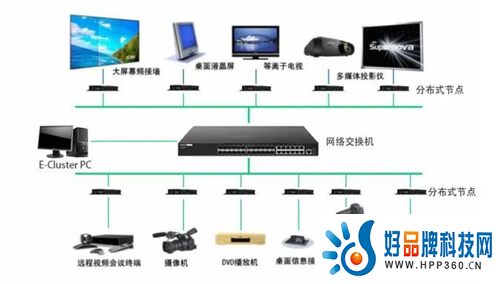

在机房内配置交换机和HDMI编、解码器，通过编程，所有采集的视频信号通过交换机与监控中心进行通讯，监控中心的操作人员进行视频信号采集，通过解码器传出到监控中心的显示屏上，实现不同视频信号的切换。
由DVI-I/HDMI编码器对高清视频、音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过交换机进行分配切换，在由管理PC或者中控进行任意方式输入输出设置后切换与路由，输出网络流由DVI-I /HDMI
LED显示系统
3.2音频系统组成
音响扩声子系统主要实现会议过程中所需的各种音频信号的采集和播放。音频子系统同显示子系统一起，为会议提供所需的各种资料播放设备。为了方便变换音源，采用切换及分配的方式，使所需的播放的声音能够立即通过功放音箱在会场中播放。

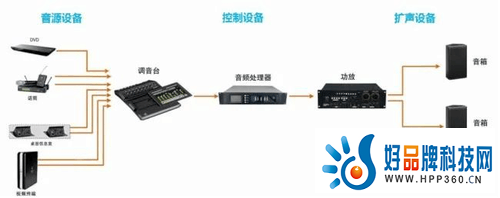

由于扩声系统的复杂性，系统包含调音台，会议桌无线话筒信号进入调音台，进行调音，调音台输出进入均衡器，在这里进行均衡、压限、延时、分频等音频信号处理，再分别送至功放，通过相对应的音箱为全场播放声音。调音台是扩声系统的中心设备，调音台所具备的功能质量将直接关系到系统的质量和今后操作的灵活性和方便性。
两个音响分布实际案例。一个是环绕式的分布，一个三角形的摆法
3.3中控系统
3.3.1智能环境
系统需求：智能灯光控制系统，每层做到分区控制，具体控制回路根据强电回路确定，系统能实现面板开关、定时开关，并对灯光能耗进行统计。

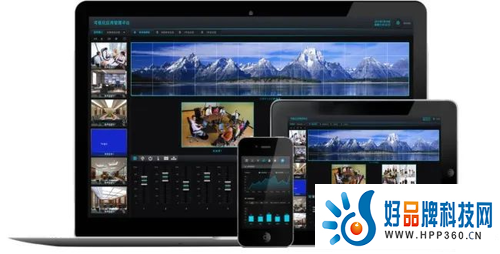

系统能够通过电脑、手机管理控制，软件开放系统接口需能整合至会议管理平台系统。
系统设计：通过AVTRONSYS强电控制器和调光器，实现双向控制，通过触摸屏能够发送指令来控制灯光系统，可以实现灯光开关、调光等功能。
A、一键场景控制功能：只需轻触操作即可实现多路灯光场景的转换，如：休息模式，观影模式、离开模式……

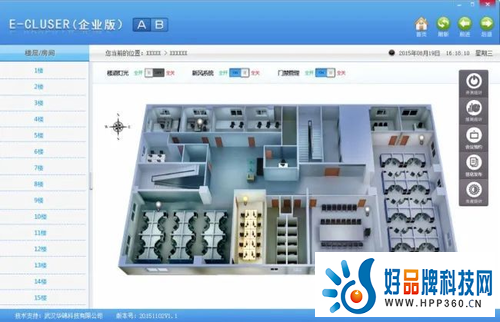

B、各路灯光控制：可以通过管理软件控制房间里任何一盏灯光，根据自己的喜好将灯光亮度调节到自己感觉舒适的状态，既满足了住户的习惯需求，又大大降低灯具能耗，提高使用寿命。
单路灯光控制
照明灯光感应控制及环境联动控制
通过人体移动感应器和红外感应器功能的配合实现“人来灯开，人走灯关”，并通过亮度传感器的亮度感应功能实现灯光和环境之间的相互联动控制(比如环境光很亮的情况下，灯、窗帘关闭;环境光再暗一点的情况下，窗帘打开;环境光很暗的情况下，窗帘关闭、灯打开) 。
照明系统单灯自动调光控制，保持室内恒定的照度值。即满足室内办公光环境需要，又最大限度节约能源。同时可配合场景定时功能，设置各种工作模式，对照明系统采用一键式控制，以及自动控制。
3.3.2中央空调的控制

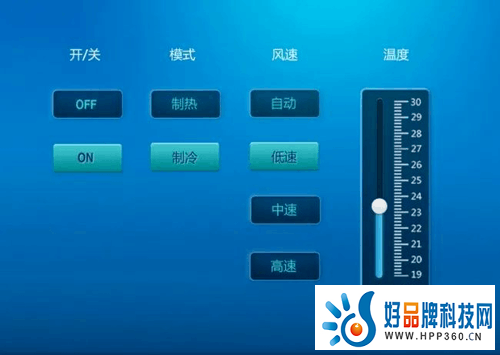

通过主机后的串口(RS232)，控制中央空调，实现空调电源开关、温度、风速等智能控制。
3.3.3高清摄像机的控制
通过主机后的串口(RS485)，控制高清摄像机的所有功能，焦距放大、缩小、左右变换等。
视频信号采集/传输，采集的视频信号通过编解码输出到显示终端。可配合录播系统，实时录制，通过网络同步实现直播和点播

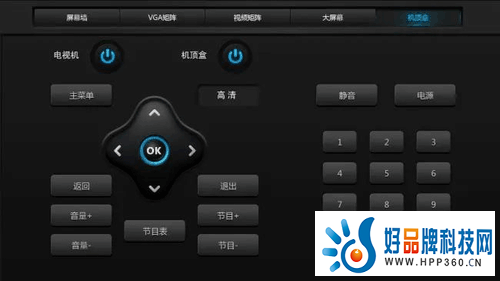

3.4控制界面

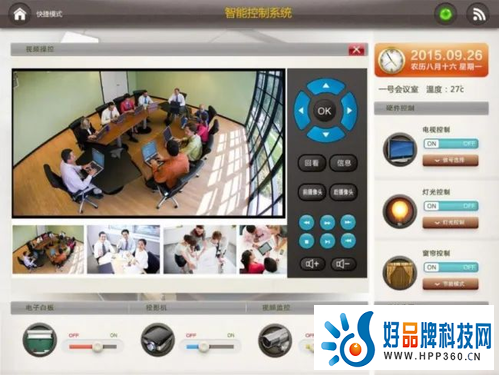

人机对话界面编入使用者喜爱的控制界面，可选用IPAD无线触摸屏，使用时只需用手指点触所需控制设备或操作功能的图标或文字提示，即可实现对设备的控制并将设备当前的状态显示在触摸屏上。
控制主机 编入使用者希望的控制程序和固定执行程序。
周边控制设备
电源控制器、无线接收器、红外发射棒等…
3.5接口接入系统

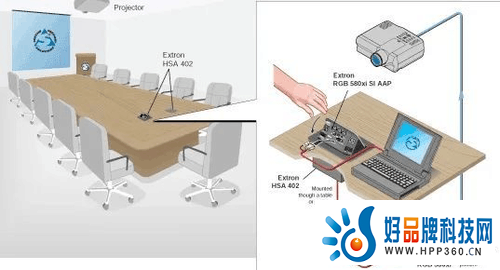

桌插连接示意图
各类桌插，插口型号可定制
音频扩声
根据会场实际面积以及室内整体构造，大会议室选择4只10寸主扩音响做为主要扩声使用，前后场显示两侧各布置2只。音频处理采用数字音频处理器(16进16出，内置DSP处理芯片)，能够精确同步处理还原来自各方的音频信号，对来远程的信号进行必要AFC(自适应反馈消除功能)及AEC(回声消除功能),保证音频互通的语言清晰度，通过标准传输网络实现音频(24bit/48kHz)信号的多点同步传输。同时，接口机支持多种场景预设功能，为了方便快捷的切换，以音频矩阵的控制软件设置不同模式按钮或后端的管理系统中无线触摸屏，可实现一键多模式切换功能，体现人工智能化、先进性、科技化手段。
发言系统
考虑到大会议室席位较多，系统发言应支持摄像跟踪功能，传统发言手持无线、鹅颈话筒无法满足使用需求，因此发言系统主要采用功能灵活性强、布线简单的数字会议发言系统。根据会议室实际点位需求，设有12只数字会议发言话筒(包含1只主席单元、11只代表单元)，数字会议发言系统可通过主机设置，实现摄像跟踪功能，满足功能需求。另配置1套无线手持话筒做会场主持流动发言使用。
可视化管理及自动巡检;
控制音响系统音量大小，会议模式等，控制屏上实现音量调节
控制摄像机拍摄角度，拉近、拉远、预设位调用等，可在控制屏上实时显示摄像机视频会面
控制环境设备开关，信号切换等
控制强电受控设备，如投影机吊架升降、投影幕升降等
可实现对灯光系统的联动控制
其它交互式系统功能描述里所提到的功能
